ສິ່ງກີດຂວາງທີ່ປອດໄພພາຍໃນ

ໃນລະບົບອຸດສາຫະກໍາທີ່ມີພື້ນທີ່ສ່ຽງ ການສົ່ງສັນຍານຈາກເຄື່ອງມືວັດແທກ ຫຼື transmitter ເຂົ້າສູ່ລະບົບຄວບຄຸມຈໍາເປັນຕ້ອງຄໍານຶງເຖິງຄວາມປອດໄພເປັນຫຼັກ. ສິ່ງກີດຂວາງທີ່ປອດໄພພາຍໃນ ເປັນອົງປະກອບສໍາຄັນທີ່ຊ່ວຍຈໍາກັດພະລັງງານໄຟຟ້າ ແລະແຍກວົງຈອນໃຫ້ເໝາະກັບການນໍາໃຊ້ໃນ hazardous area.

ໝວດນີ້ເໝາະສໍາລັບຜູ້ອອກແບບລະບົບ, ວິສະວະກອນຄວບຄຸມ, ຜູ້ຮັບເໝົາຕິດຕັ້ງ ແລະທີມບໍາລຸງຮັກສາທີ່ຕ້ອງການເລືອກ barrier ໃຫ້ສອດຄ່ອງກັບສັນຍານ 4-20 mA, ຮູບແບບການຕິດຕັ້ງ DIN rail ແລະຂໍ້ກໍານົດດ້ານມາດຕະຖານຄວາມປອດໄພ.

ບົດບາດຂອງ barrier ໃນລະບົບຄວບຄຸມ

Barrier ສໍາລັບ intrinsic safety ຖືກນໍາໃຊ້ເມື່ອຈໍາເປັນຕ້ອງເຊື່ອມຕໍ່ອຸປະກອນພາກສະໜາມຢູ່ເຂດສ່ຽງ ກັບ PLC, controller ຫຼືລະບົບ monitoring ຢູ່ຝັ່ງ safe area. ໜ້າທີ່ຫຼັກຄືການຈໍາກັດແຮງດັນ ແລະກະແສ ບໍ່ໃຫ້ມີພະລັງງານພຽງພໍທີ່ອາດກ່ອຍໃຫ້ເກີດການຈຸດລະເບີດ.

ໃນທາງປະຕິບັດ barrier ມັກຢູ່ໃນສາຍສົ່ງສັນຍານຂອງ pressure, level ຫຼື process transmitter ທີ່ໃຊ້ສັນຍານ current loop. ຖ້າລະບົບຂອງທ່ານມີວຽກງານຮ່ວມກັບ ອຸປະກອນຂະບວນການຄວບຄຸມແລະການກວດຕິດຕາມ ການເລືອກ barrier ທີ່ເໝາະສົມຈະຊ່ວຍໃຫ້ການອ່ານຄ່າ ແລະການຄວບຄຸມມີຄວາມໜ້າເຊື່ອຖືຫຼາຍຂຶ້ນ.

ປະເພດທີ່ພົບໄດ້ໃນໝວດນີ້

ໃນກຸ່ມສິນຄ້ານີ້ ຈະພົບໄດ້ທັງ galvanic barrier ແລະ shunt-diode barrier ທີ່ອອກແບບສໍາລັບວົງຈອນ 4-20 mA. ສອງແນວທາງນີ້ມີຈຸດເດັ່ນຕ່າງກັນ ໂດຍ galvanic barrier ມັກເໝາະກັບງານທີ່ຕ້ອງການການແຍກວົງຈອນຊັດເຈນ ໃນຂະນະທີ່ shunt-diode barrier ເປັນແນວທາງທີ່ນິຍົມໃນງານສັນຍານມາດຕະຖານ.

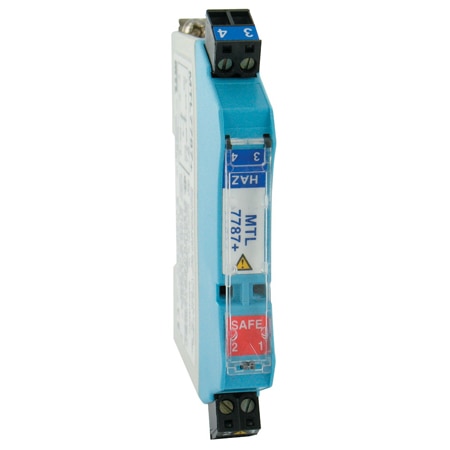

ຕົວຢ່າງສິນຄ້າໃນໝວດນີ້ມີ Dwyer MTL5541 Galvanic Barrier ສໍາລັບການຕິດຕັ້ງແບບ plug-in ເທິງ DIN rail, ລວມໄປເຖິງ Dwyer MTL7787 ແລະ Dwyer MTL7706 ທີ່ເປັນ shunt-diode barrier ສໍາລັບວົງຈອນ transmitter. ອີກທາງເລືອກໜຶ່ງຄື Dwyer KFD0-SCS-EX1.55 ທີ່ໃຊ້ໃນລະບົບສັນຍານ current output ແບບ 4-20 mA.

ຈຸດທີ່ຄວນກວດກ່ອນເລືອກໃຊ້

ການເລືອກ barrier ບໍ່ຄວນເບິ່ງພຽງແຕ່ຮູບແບບການຕິດຕັ້ງ. ສິ່ງທີ່ຄວນກວດມີທັງປະເພດສັນຍານເຂົ້າ-ອອກ, ຊ່ວງ current loop, ຄ່າ load ຂອງລະບົບ, ແຫຼ່ງຈ່າຍໄຟ DC ແລະຮູບແບບການ isolation ທີ່ຕ້ອງການ. ສໍາລັບງານຈິງ ຄວນກວດຄູ່ກັບຂໍ້ມູນຂອງ field device ເພື່ອໃຫ້ການຈັບຄູ່ວົງຈອນຖືກຕ້ອງ.

ອີກຈຸດສໍາຄັນຄືມາດຕະຖານ ແລະ compliance ທີ່ລະບຸໄວ້ເຊັ່ນ FM, UL, ATEX ຫຼື CE ຕາມແຕ່ຮຸ່ນ. ສໍາລັບໂຄງການທີ່ຕ້ອງສົ່ງຄ່າເຂົ້າ controller ຫຼືລະບົບແສດງຜົນ ການກວດ
