ເຄື່ອງມວນກະວດກະແສທີ່ຖືກຕ້ອງ

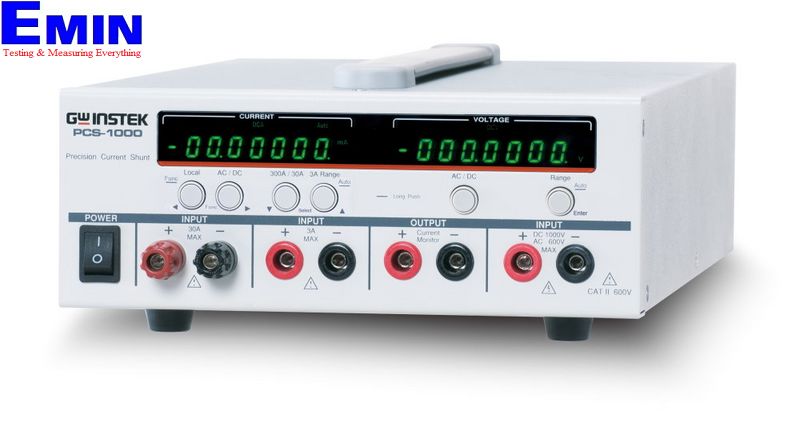

ໃນວຽກງານວັດແທກທາງໄຟຟ້າ ການກວດຄ່າກະແສໃຫ້ໄດ້ຄວາມແມ່ນຍຳສູງບໍ່ແມ່ນເລື່ອງຂອງຕົວເລກຢ່າງດຽວ ແຕ່ກ່ຽວຂ້ອງກັບການຄາລິເບຣດ, ການຢືນຢັນຄຸນນະພາບ ແລະ ການທົດສອບອຸປະກອນໃນລະບົບຜະລິດຫຼືຫ້ອງແລັບ. ສຳລັບງານທີ່ຕ້ອງການຄ່າອ້າງອີງທີ່ໝັ້ນໃຈ, ເຄື່ອງມວນກະວດກະແສທີ່ຖືກຕ້ອງ ຫຼື precision current shunt ແມ່ນອົງປະກອບທີ່ຖືກນຳໃຊ້ຢ່າງແພຫຼາຍ.

ອຸປະກອນກຸ່ມນີ້ເຮັດໜ້າທີ່ແປງກະແສໃຫ້ເປັນແຮງດັນຕົກຄ່າຕ່ຳທີ່ຮູ້ຄ່າແນ່ນອນ ເພື່ອໃຫ້ວັດດ້ວຍອຸປະກອນອ້າງອີງອື່ນໄດ້ງ່າຍ. ຈຶ່ງເໝາະທັງສຳລັບຫ້ອງທົດສອບ, ສາຍການຜະລິດ, ວຽກຄາລິເບຣດ ແລະ ການກວດຢືນຢັນລະບົບໄຟຟ້າທີ່ມີໂຫຼດສູງ.

ບົດບາດຂອງ precision shunt ໃນວຽກງານວັດແທກ

ແກ່ນຫຼັກຂອງ shunt ຄືການໃຊ້ຄ່າຄວາມຕ້ານທານທີ່ຮູ້ຄ່າແນ່ນອນສູງ ເພື່ອໃຫ້ເກີດແຮງດັນຕົກຄ່າທີ່ສຳພັນກັບກະແສທີ່ໄຫຼຜ່ານ. ວິທີນີ້ຊ່ວຍໃຫ້ການວັດກະແສ DC ແລະ AC ໃນບາງຊ່ວງຄວາມຖີ່ ມີຄວາມເທັ່ງຕົງກວ່າການວັດໂດຍກົງໃນບາງກໍລະນີ.

ໃນພາກປະຕິບັດ, shunt ມັກຖືກນຳໄປໃຊ້ຄູ່ກັບ ມູນລິມິເຕີ ຫຼືເຄື່ອງວັດແຮງດັນຄວາມລະອຽດສູງ ເພື່ອສ້າງຊຸດວັດກະແສທີ່ແມ່ນຍຳ. ສຳລັບຫ້ອງແລັບທີ່ຕ້ອງການການອ້າງອີງຊັດເຈນ, ຄ່າ accuracy, ຄ່າ phase shift ແລະ ການຄົງສະພາບເມື່ອໂຫຼດສູງ ເປັນປັດໃຈສຳຄັນຫຼາຍ.

ການນຳໃຊ້ທີ່ພົບໄດ້ໃນອຸດສາຫະກຳ ແລະ ຫ້ອງທົດສອບ

precision current shunt ຖືກໃຊ້ໃນວຽກທີ່ຕ້ອງການການປຽບທຽບຄ່າກະແສກັບມາດຕະຖານ, ການກວດສອບ power supply, battery test setup, electronic load ແລະ ອຸປະກອນສະວິດຊິງກຳລັງ. ໃນງານບາງປະເພດ ການອ່ານກະແສໃນລະດັບຕ່ຳຫາສູງຫຼາຍຊ່ວງ ຈຳເປັນຕ້ອງອາໄສ shunt ທີ່ມີຫຼາຍ range ຫຼື ຮອງຮັບກະແສສູງເປັນພິເສດ.

ນອກຈາກນັ້ນ ໃນວຽກທົດສອບອຸປະກອນ semiconductor ຫຼື ຊຸດວົງຈອນທີ່ຕ້ອງການຄ່າ source/measure ທີ່ລະອຽດ, ການເລືອກ shunt ທີ່ເໝາະສົມຊ່ວຍລົດຄວາມຄາດເຄື່ອນໃນການອ້າງອີງໄດ້. ຖ້າວຽກຂອງທ່ານກ່ຽວກັບ source/measure ໂດຍກົງ ສາມາດເບິ່ງເພີ່ມໃນ ການທົດສອບ SMU Semiconductor ເພື່ອຂະຫຍາຍບໍລິບົດການນຳໃຊ້.

ຈຸດທີ່ຄວນພິຈາລະນາເມື່ອເລືອກອຸປະກອນ

ການເລືອກ shunt ບໍ່ຄວນມອງພຽງແຕ່ຄ່າກະແສສູງສຸດ. ຄວນພິຈາລະນາ ຊ່ວງກະແສ, ຄວາມແມ່ນຍຳ, ລັກສະນະ DC/AC, ຊ່ວງຄວາມຖີ່, ຄ່າ output voltage ທີ່ເກີດຈາກ shunt ແລະ ຮູບແບບການຕໍ່ສາຍ. ໃນລະບົບທີ່ມີ
