ແລັກ S7-400

ໃນລະບົບ PLC ລະດັບໂຮງງານ, ໂຄງສ້າງການຕິດຕັ້ງພາຍໃນຕູ້ຄວບຄຸມມີຜົນໂດຍກົງຕໍ່ຄວາມເປັນລະບຽບ, ການຂະຫຍາຍລະບົບ ແລະ ຄວາມສະດວກໃນການບໍາລຸງຮັກສາ. ແລັກ S7-400 ເປັນສ່ວນປະກອບພື້ນຖານທີ່ໃຊ້ສໍາລັບຈັດວາງ CPU, power supply ແລະ I/O module ໃນແພລດຟອມ SIMATIC S7-400 ຂອງ SIEMENS. ການເລືອກ rack ໃຫ້ເໝາະກັບຈໍານວນ slots, ຮູບແບບລະບົບ ແລະ ແນວທາງຂະຫຍາຍ ຊ່ວຍໃຫ້ອອກແບບຕູ້ຄວບຄຸມໄດ້ມີລະບຽບຫຼາຍຂຶ້ນ.

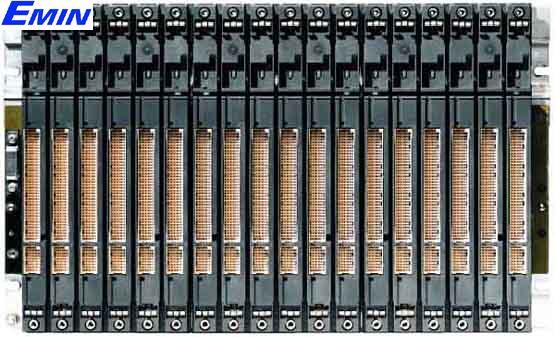

ອຸປະກອນແລັກສໍາລັບລະບົບ SIEMENS S7-400 ໃນຕູ້ຄວບຄຸມ

ໜ້າທີ່ຂອງ rack ໃນລະບົບ S7-400

rack ບໍ່ແມ່ນພຽງແຕ່ໂຄງສໍາລັບຍຶດ module ເທົ່ານັ້ນ, ແຕ່ຍັງເປັນຈຸດກໍ່ຮ່າງຂອງລະບົບຄວບຄຸມທັງໝົດ. ໃນງານອຸດສາຫະກໍາຈິງ, ການຈັດ module ໃຫ້ເຫມາະກັບຈໍານວນຊ່ອງ, ຕໍາແໜ່ງ power supply ແລະ ແຜນຂະຫຍາຍໃນອະນາຄົດ ເປັນເລື່ອງສໍາຄັນຫຼາຍ.

ສໍາລັບແພລດຟອມ S7-400, rack ຊ່ວຍຮອງຮັບທັງຮູບແບບ centralized ແລະ ໃນບາງຮຸ່ນກໍຮອງຮັບແນວທາງ distributed ຕາມການອອກແບບລະບົບ. ດັ່ງນັ້ນກ່ອນເລືອກແລັກ ຄວນກວດເບິ່ງຈໍານວນ module ທີ່ຈະໃຊ້, ຂໍ້ກໍານົດ redundancy ແລະ ພື້ນທີ່ຕິດຕັ້ງພາຍໃນຕູ້.

ຮູບແບບແລັກທີ່ພົບໃນກຸ່ມນີ້

ໃນກຸ່ມນີ້ພົບທັງ UR1, UR2, UR2-H, CR2 ແລະ CR3 ຊຶ່ງແຕ່ລະແບບເໝາະກັບໂຄງສ້າງລະບົບບໍ່ຄືກັນ. ບາງຮຸ່ນອອກແບບເພື່ອຈໍານວນ slot ຫຼາຍ ເພື່ອຮອງຮັບ module ຫຼາຍຈຸດ, ໃນຂະນະທີ່ບາງຮຸ່ນເໝາະກັບຕູ້ຄວບຄຸມຂະໜາດຈໍາກັດ ຫຼື ລະບົບທີ່ຈໍານວນ module ບໍ່ຫຼາຍ.

ຕົວຢ່າງເຊັ່ນ SIEMENS 6ES7400-1TA01-0AA0 ແລະ 6ES7400-1TA11-0AA0 ເປັນ UR1 Rack ແບບ 18 Slots, ຂະນະທີ່ 6ES7400-1JA01-0AA0 ແລະ 6ES7400-1JA11-0AA0 ເປັນ UR2 Rack ແບບ 9 Slots. ສ່ວນ 6ES7400-2JA00-0AA0 ແລະ 6ES7400-2JA10-0AA0 ເປັນ UR2-H ແບບ 2 x 9 Slots ທີ່ມັກຖືກພິຈາລະນາໃນລະບົບທີ່ໃຫ້ຄວາມສໍາຄັນກັບ redundant configuration. ສໍາລັບງານທີ່ຈໍານວນ module ບໍ່ຫຼາຍ, CR3 4 Slots ແລະ CR2 18 Slots ກໍເປັນອີກທາງເລືອກຕາມລັກສະນະການຈັດວາງລະບົບ.

ວິທີເລືອກແລັກໃຫ້ເໝາະກັບງານ

ຫຼັກການທໍາອິດຄືການນັບຈໍານວນ module ທີ່ໃຊ້ຈິງ ແລະ ສໍາຮອງພື້ນທີ່ສໍາລັບຂະຫຍາຍໃນພາຍຫຼັງ. ຖ້າລະບົບຕ້ອງໃຊ້ CPU, power supply, communication module ແລະ I/O ຫຼາຍຈຸດ, rack ທີ່ມີ 18 Slots ຫຼື ໂຄງສ້າງ 2 x 9 Slots ຈະຊ່ວຍໃຫ້ຈັດວາງໄດ້ຍືດຫຍຸ່ນກວ່າ.

ຫຼັກການຕໍ່ມາຄືການກວດຮູບແບບລະບົບວ່າເປັນ centralized ຫຼື ຕ້ອງການໂຄງສ້າງທີ່ຊັບຊ້ອນຂຶ້ນ. ຖ້າລະບົບມີຄວາມສໍາຄັນສູງ ແລະ ຕ້ອງຫຼຸດ downtime, ການພິຈາລະນາ rack ທີ່ຮອງຮັບການຈັດວາງແບບ redundancy ຈະເຫມາະສົມກວ່າ. ນອກຈາກນັ້ນ ວັດສະດຸເຊັ່ນ rack ແບບ Alu ກໍອາດຖືກເລືອກຕາມຂໍ້ກໍານົດດ້ານການຕິດຕັ້ງ ແລະ ສະພາບແວດລ້ອມ.
