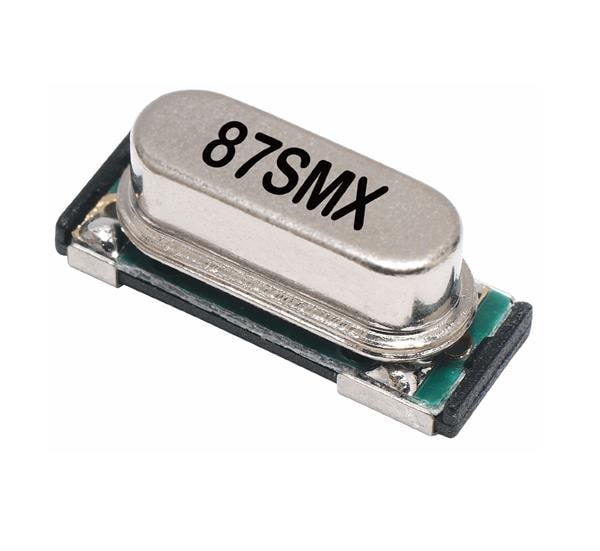

ຄຣິສຕາລ

ໃນວົງຈອນອິເລັກໂຕຣນິກທີ່ຕ້ອງການຈັງຫວະເວລາທີ່ແມ່ນຍຳ, ການເລືອກອົງປະກອບສ້າງຄວາມຖີ່ທີ່ເໝາະສົມມີຜົນໂດຍກົງຕໍ່ຄວາມສະເຖີນຂອງລະບົບ. ຄຣິສຕາລ ເປັນອົງປະກອບພື້ນຖານສຳຄັນສຳລັບວົງຈອນ clock, ອຸປະກອນສື່ສານ, MCU, ໂມດູນ RF ແລະບອດຄວບຄຸມຈຳນວນຫຼາຍ. ສຳລັບງານຈັດຊື້ B2B ຫຼື ການອອກແບບຜະລິດຕະພັນ, ການເບິ່ງພຽງຄ່າ MHz ຢ່າງດຽວຍັງບໍ່ພຽງພໍ.

ໜ້າລວມໝວດນີ້ຊ່ວຍໃຫ້ເລືອກຄຣິສຕາລໄດ້ງ່າຍຂຶ້ນໂດຍພິຈາລະນາຈາກຮູບແບບການຕິດຕັ້ງ, ຄວາມຖີ່, tolerance, stability, load capacitance ແລະ ຊ່ວງອຸນຫະພູມ. ບໍ່ວ່າຈະເປັນງານອອກແບບບອດຂະໜາດນ້ອຍ ຫຼື ງານອຸດສາຫະກຳທີ່ໃຊ້ໃນສະພາບແວດລ້ອມໜັກ ການເລືອກສະເປັກໃຫ້ຖືກຈຸດປະສົງຈະຊ່ວຍຫຼຸດຄວາມສ່ຽງໃນຂັ້ນທົດສອບແລະການຜະລິດ.

ບົດບາດຂອງຄຣິສຕາລໃນລະບົບອິເລັກໂຕຣນິກ

ຄຣິສຕາລເຮັດໜ້າທີ່ເປັນຕົວອ້າງອີງຄວາມຖີ່ໃຫ້ກັບວົງຈອນອອສຊິເລດ. ເມື່ອນຳໄປໃຊ້ກັບ MCU, SoC ຫຼື ຊຸດສື່ສານ, ມັນຊ່ວຍກຳນົດຈັງຫວະການປະມວນຜົນ, ການສົ່ງຂໍ້ມູນ ແລະ ຄວາມແມ່ນຍຳຂອງເວລາ. ຖ້າເລືອກຄ່າບໍ່ຖືກ ອາດສົ່ງຜົນໃຫ້ startup ບໍ່ສະເຖີນ, ສື່ສານຜິດພາດ ຫຼື ຄ່າ clock ຄາດເຄື່ອນ.

ໃນງານອອກແບບສະໄໝໃໝ່ ຄຣິສຕາລແບບ SMD ໄດ້ຮັບຄວາມນິຍົມສູງເນື່ອງຈາກປະຢັດພື້ນທີ່ແລະເໝາະກັບການຜະລິດແບບ SMT. ຖ້າລະບົບຂອງທ່ານຕ້ອງການວົງຈອນກຳເນີດສັນຍານສຳເລັດຮູບ ສາມາດເບິ່ງເພີ່ມໃນໝວດ ໂອສຊິເລທເີ ເພື່ອປຽບທຽບແນວທາງການໃຊ້ງານ.

ຈຸດທີ່ຄວນພິຈາລະນາເມື່ອເລືອກຄຣິສຕາລ

ການເລືອກຄຣິສຕາລສຳລັບວົງຈອນໜຶ່ງບໍ່ໄດ້ຈົບທີ່ຄ່າຄວາມຖີ່ເທົ່ານັ້ນ. Frequency tolerance ແລະ frequency stability ມີຜົນໂດຍກົງຕໍ່ຄວາມຄົງທີ່ໃນການໃຊ້ງານຈິງ, ໂດຍສະເພາະໃນລະບົບສື່ສານ ຫຼື ລະບົບທີ່ອ້າງອີງເວລາຢ່າງເຂັ້ມງວດ. ຄ່າ load capacitance, ESR, ຈຳນວນ pin ແລະ package ກໍຕ້ອງສອດຄ່ອງກັບ schematic ແລະ layout ຂອງບອດ.

ສຳລັບງານອຸດສາຫະກຳ ຫຼື ຍານຍົນ, ຄວນເບິ່ງຊ່ວງອຸນຫະພູມການໃຊ້ງານເປັນພິເສດ. ບາງຮຸ່ນຮອງຮັບອຸນຫະພູມສູງເຖິງ 125 °C ແລະ ມີ AEC-Q200, ຊຶ່ງເໝາະກັບງານທີ່ມີຄວາມຜັນຜວນສູງ. ຖ້າທ່ານກຳລັງປຽບທຽບກັບອົງປະກອບສັ່ນສະເທືອນປະເພດອື່ນ ການເບິ່ງໝວດ ຮີໂຊເນຕໍ້ ກໍອາດຊ່ວຍໃຫ້ກຳນົດທາງເລືອກ
