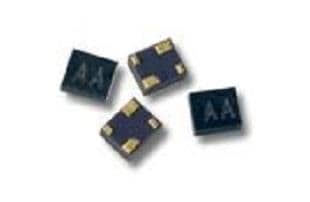

ອອບໂຕຄູເປີຣ໌ / ໂຟໂຕຄູເປີຣ໌

ໃນວົງຈອນອຸດສາຫະກຳ ແລະ ລະບົບອິເລັກໂທຣນິກທີ່ຕ້ອງການຄວາມປອດໄພດ້ານສັນຍານ, ການແຍກພາກວົງຈອນອອກຈາກກັນແບບທາງໄຟຟ້າເປັນເລື່ອງສຳຄັນຫຼາຍ. ອອບໂຕຄູເປີຣ໌ / ໂຟໂຕຄູເປີຣ໌ ເປັນອົງປະກອບທີ່ຊ່ວຍສົ່ງຜ່ານສັນຍານດ້ວຍແສງ ໂດຍບໍ່ໃຫ້ກະແສໄຫຼຕໍ່ກັນໂດຍກົງ ຈຶ່ງຊ່ວຍຫຼຸດຄວາມສ່ຽງຈາກສັນຍານລົບກວນ, ຄວາມຕ່າງສັກຍະພາບລະຫວ່າງກຣາວ ແລະ ຄວາມເສຍຫາຍຕໍ່ອຸປະກອນຄວບຄຸມ.

ສຳລັບຜູ້ອອກແບບບອດ, ນັກຊ່າງບຳລຸງ ຫຼື ຜູ້ຈັດຊື້ຊິ້ນສ່ວນ, ການເລືອກອອບໂຕຄູເປີຣ໌ທີ່ເໝາະກັບງານບໍ່ໄດ້ຂຶ້ນກັບຊື່ຮຸ່ນຢ່າງດຽວ ແຕ່ຕ້ອງພິຈາລະນາຊະນິດອອດພຸດ, ລະດັບ isolation, ຄວາມໄວໃນການສະວິດ ແລະ ສະພາບແວດລ້ອມໃນການນຳໃຊ້. ໜ້າໝວດນີ້ຈຶ່ງເໝາະສຳລັບການຄົ້ນຫາຊິ້ນສ່ວນທີ່ໃຊ້ໄດ້ຈິງໃນງານ automation, power interface ແລະ signal isolation.

ບົດບາດຂອງອອບໂຕຄູເປີຣ໌ໃນລະບົບຄວບຄຸມ

ອຸປະກອນກຸ່ມນີ້ໃຊ້ຫຼັກການສົ່ງສັນຍານຜ່ານແສງຈາກດ້ານ input ໄປຫາ output ເພື່ອສ້າງ ການແຍກທາງໄຟຟ້າ ລະຫວ່າງສອງພາກວົງຈອນ. ນີ້ເປັນຈຸດສຳຄັນໃນງານຄວບຄຸມ PLC, interface ລະຫວ່າງ logic ແລະ power stage, ຫຼື ວົງຈອນຮັບສັນຍານຈາກພາກສະໜາມ.

ໃນທາງປະຕິບັດ, ອອບໂຕຄູເປີຣ໌ຊ່ວຍປ້ອງກັນບອດຄວບຄຸມຈາກ transient, noise ແລະ ground loop ທີ່ອາດເກີດໃນລະບົບໄຟຟ້າກຳລັງ. ສຳລັບງານທີ່ຕ້ອງສົ່ງສັນຍານໄວ ຫຼື ຕ້ອງການ isolation ສູງ, ການເລືອກຊະນິດອອດພຸດ ແລະ ຄ່າສະເປັກພື້ນຖານຈະມີຜົນໂດຍກົງຕໍ່ຄວາມເສຖີຍນຂອງລະບົບ.

ປະເພດອອດພຸດທີ່ພົບໄດ້ ແລະ ແນວທາງເລືອກ

ໃນໝວດນີ້ມີອອບໂຕຄູເປີຣ໌ຫຼາຍແນວ ຕັ້ງແຕ່ transistor output, logic output, Darlington output ໄປຈົນເຖິງ photoelectric ຫຼື photovoltage output. ແຕ່ລະແບບເໝາະກັບວົງຈອນບໍ່ເໝືອນກັນ: transistor output ມັກໃຊ້ກັບວົງຈອນ switching ຫຼື interface ທົ່ວໄປ, ສ່ວນ logic output ເໝາະກັບສັນຍານດິຈິຕອນທີ່ຕ້ອງການຄວາມໄວ.

ຕົວຢ່າງເຊັ່ນ Broadcom 6N137#020 ເປັນຮຸ່ນທີ່ຜູ້ອອກແບບມັກພິຈາລະນາໃນງານ logic-out open collector, ໃນຂະນະທີ່ Broadcom 6N139-060E ມີ Darlington output ທີ່ເໝາະກັບງານທີ່ຕ້ອງການການຂະຫຍາຍກະແສທາງອອດພຸດ. ຖ້າເປັນງານຂັບໂຫຼດແບບ optical switching ຫຼື ຕ້ອງການການແຍກຄ້າຍ solid-state, ຮຸ່ນຢ່າງ Infineon PVI5033R ຫຼື Infineon PVT412S-T ກໍເປັນແນວທາງທີ່ນ່າພິຈາລະນາ.

ຄ່າສະເປັກທີ່ຄວນເບິ່ງກ່ອນສັ່ງຊື້

ເມື່ອເລືອກຊິ້ນສ່ວນກຸ່ມນີ້ ຄ່າທີ່ຄວນກວດເບິ່ງກ່ອນແມ່ນ isolation voltage, ຈຳນວນ channel, ປະເພດ input, ຄວາມໄວ turn-on/turn-off ແລະ ຂອບເຂດອຸນຫະພູມ. ຖ້າລະບົບຕ
