ຄູ່ຜົວເມຍ

ໃນລະບົບ RF ແລະ microwave ການແບ່ງສັນຍານ ຫຼື ການດຶງສັນຍານອອກມາບາງສ່ວນເພື່ອກວດວັດ ເປັນວຽກພື້ນຖານທີ່ສຳຄັນຫຼາຍ. ຖ້າເລືອກອຸປະກອນບໍ່ຖືກປະເພດ ຄ່າສູນເສຍ, ທິດທາງຂອງສັນຍານ ແລະ ຄວາມແມ່ນຍຳໃນການທົດສອບອາດຈະໄດ້ຮັບຜົນກະທົບ.

ຄູ່ຜົວເມຍ ໃນໝວດນີ້ໝາຍເຖິງ coupler ທີ່ໃຊ້ສຳລັບແບ່ງ ຫຼື ດຶງກຳລັງສັນຍານອອກມາຈາກ main line ໃນລະດັບທີ່ຄວບຄຸມໄດ້. ອຸປະກອນປະເພດນີ້ພົບໄດ້ໃນງານວັດທົດສອບ, ງານພັດທະນາລະບົບສື່ສານ, ຊຸດທົດລອງໃນຫ້ອງແລັບ ແລະ ງານປະກອບລະບົບຄວາມຖີ່ສູງຂອງອຸດສາຫະກຳ.

ບົດບາດຂອງ coupler ໃນລະບົບ RF

coupler ມີໜ້າທີ່ຫຼັກໃນການນຳສັນຍານບາງສ່ວນອອກຈາກສາຍຫຼັກເພື່ອນຳໄປກວດວັດ ຫຼື ປ້ອນເຂົ້າເຄື່ອງມືວິເຄາະ. ຈຸດສຳຄັນຄືການເຮັດວຽກນີ້ຄວນເກີດຂຶ້ນໂດຍລົບກວນສາຍຫຼັກໃຫ້ນ້ອຍທີ່ສຸດ ທັງໃນແງ່ insertion loss ແລະ impedance matching.

ໃນງານຈິງ coupler ມັກຖືກໃຊ້ຄູ່ກັບເຄື່ອງວັດ, power monitor, ລະບົບທົດສອບການສົ່ງສັນຍານ ຫຼື ຊຸດທົດສອບຄືນສະທ້ອນ. ຖ້າລະບົບຈຳເປັນການຈັດການສັນຍານຫຼາຍຂຶ້ນ ຜູ້ໃຊ້ອາດຈະເບິ່ງໝວດ ອຸປະກອນຈໍາແນນ RF ເພີ່ມເຕີມ ເພື່ອປຽບທຽບການແບ່ງສັນຍານໃນຮູບແບບອື່ນ.

ຈຸດທີ່ຄວນພິຈາລະນາເວລາເລືອກໃຊ້

ການເລືອກ coupler ບໍ່ຄວນເບິ່ງພຽງແຕ່ຄ່າ coupling ເທົ່ານັ້ນ. ຜູ້ໃຊ້ຄວນພິຈາລະນາຊ່ວງຄວາມຖີ່, ປະເພດພອດ, ຄ່າ directivity, VSWR, insertion loss ແລະ ຄວາມສາມາດຮັບກຳລັງ. ຕົວແປເຫຼົ່ານີ້ສົ່ງຜົນໂດຍກົງຕໍ່ຄວາມໜ້າເຊື່ອຖືຂອງຜົນວັດ.

ຖ້ານຳໄປໃຊ້ໃນລະບົບ microwave ຫຼື waveguide ຄວນກວດສອບໃຫ້ແນ່ໃຈວ່າຂະໜາດ waveguide ແລະ connector ສອດຄ່ອງກັບຊຸດອຸປະກອນທີ່ມີຢູ່. ສ່ວນໃນງານວັດຄືນສະທ້ອນ ຫຼື ການກວດຄ່າຂັ້ນຕອນຂອງສັນຍານ ການເລືອກອຸປະກອນຮ່ວມທີ່ເໝາະສົມກໍສຳຄັນເຊັ່ນກັນ ເຊັ່ນ ເຄື່ອງກວດຈຸດເຟດ / ຕັ້ງຄ່າດ້ານເຟດ.

ຕົວຢ່າງສິນຄ້າໃນໝວດນີ້

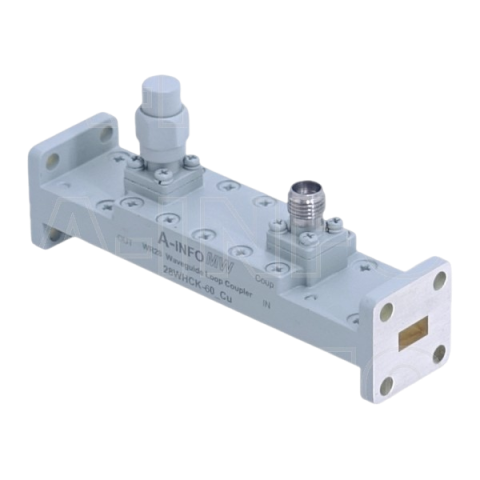

ໜຶ່ງໃນຕົວຢ່າງທີ່ເຫັນພາບໄດ້ຊັດຄື A-INFOMW 28WHCK-60_Cu ເຊິ່ງເປັນ loop coupler ແບບ directional ສຳລັບຊ່ວງຄວາມຖີ່ 26.5-40GHz. ຕົວອຸປະກອນນີ້ອອກແບບສຳລັບ waveguide WR28 ແລະ ມີ coupling 60dB ຈຶ່ງເໝາະກັບງານທີ່ຕ້ອງການດຶງສັນຍານຕົວຢ່າງອອກມາໃນລະດັບຕ່ຳເພື່ອການກວດວັດ.

ໂດຍຫຼັກການ ອຸປະກອນປະເພດນີ້ຊ່ວຍໃຫ້ຜູ້ອອກແບບລະບົບຫຼືວິສະວະກອນທົດສອບສາມາດກວດຕິດຕາມກຳລັງສັນຍານໄດ້ໂດຍບໍ່ລົບກວນສາຍຫຼັກຫຼາ
