ຕູ້ກົດຂ້າມໄວ້ສິລະປອມ

ໃນວຽກງານທົດສອບກ້ອງ, ເລນ ແລະ ໂມດູນຮັບພາບ, ການສ້າງເປົ້າໝາຍອ້າງອີງທີ່ຄົງທີ່ແລະທຳຊ້ຳໄດ້ແມ່ນຈຸດສຳຄັນຫຼາຍ. ຕູ້ກົດຂ້າມໄວ້ສິລະປອມ ຫຼື collimator ຊ່ວຍຈຳລອງເປົ້າໝາຍໃຫ້ເຫັນເຫມືອນຢູ່ໄລຍະໄກ ຫຼື ໄລຍະທີ່ກຳນົດໄວ້ ເພື່ອໃຫ້ວິສະວະກອນກວດເຊັກການໂຟກັດ, ການຈັດແນວແກນ optical ແລະ ຄຸນນະພາບພາບໄດ້ໃນສະພາບທີ່ຄວບຄຸມໄດ້.

ສຳລັບສາຍງານຜະລິດ ແລະ ຫ້ອງທົດລອງ, ອຸປະກອນປະເພດນີ້ຊ່ວຍຫຼຸດພື້ນທີ່ທົດສອບຈິງ ແຕ່ຍັງຮັກສາຄວາມສະເໝີແລະຄວາມໜ້າເຊື່ອຖືຂອງຜົນວັດ. ການເລືອກຮຸ່ນທີ່ເໝາະຈຶ່ງຄວນພິຈາລະນາທັງເງື່ອນໄຂການໂຟກັດ, ປະເພດແຫຼ່ງແສງ, ຂະໜາດ chart ແລະ ຮູບແບບລະບົບ optical ທີ່ຈະນຳໄປທົດສອບ.

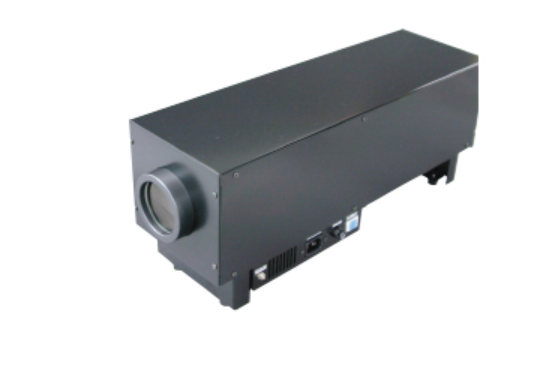

ອຸປະກອນ optical collimator ສຳລັບທົດສອບກ້ອງ ແລະ ເລນ

ບົດບາດຂອງ collimator ໃນການທົດສອບ optical

collimator ຖືກນຳໃຊ້ເພື່ອສະແດງເປົ້າໝາຍໃຫ້ອຸປະກອນພາບເຫັນເຫມືອນວ່າວັດຖຸນັ້ນຢູ່ໄກຫຼາຍ ຫຼື ຢູ່ໃນໄລຍະ virtual ທີ່ກຳນົດ. ນີ້ເຮັດໃຫ້ການກວດສອບການໂຟກັດຂອງກ້ອງ ຫຼື ເລນ ສາມາດເຮັດໄດ້ໂດຍບໍ່ຕ້ອງໃຊ້ທາງທົດສອບທີ່ຍາວຫຼາຍ. ໃນພາກຜະລິດ, ຈຸດນີ້ມີຜົນຕໍ່ທັງຄວາມໄວໃນການກວດ ແລະ ຄວາມສະເໝີຂອງມາດຕະຖານ.

ໃນຫຼາຍ workflow, collimator ຈະເຮັດວຽກຄູ່ກັບ chart ທົດສອບ ເຊັ່ນ Siemens star ເພື່ອປະເມີນ ຄວາມແມ່ນຍຳການໂຟກັດ, ການກົງສູນຂອງ optical ແລະ ຄວາມຄົມຊັດຂອງຮູບ. ຖ້າຕ້ອງການຈັດຊຸດທົດສອບໃຫ້ຄົບຂຶ້ນ, ສາມາດເບິ່ງເພີ່ມໃນກຸ່ມ ເຄື່ອງທົດສອບກ້ອງ ເພື່ອຂະຫຍາຍລະບົບກວດສອບໃຫ້ຄອບຄຸມຫຼາຍຂຶ້ນ.

ຮູບແບບອຸປະກອນໃນກຸ່ມນີ້

ຜະລິດຕະພັນໃນໝວດນີ້ມີຫຼາຍການຈັດຄ່າທາງ optical ເພື່ອຮອງຮັບເງື່ອນໄຂທົດສອບທີ່ຕ່າງກັນ. ບາງຮຸ່ນຖືກອອກແບບສຳລັບການທົດສອບທີ່ infinity position ໂດຍສະເພາະ, ໃນຂະນະທີ່ບາງຮຸ່ນສາມາດປັບໄດ້ຈາກ infinity ໄປຫາໄລຍະໃກ້ກວ່າ. ຄ່າ lens diameter ແລະ focal length ທີ່ຕ່າງກັນກໍມີຜົນຕໍ່ຄວາມເໝາະສົມຂອງງານທົດສອບແຕ່ລະແບບ.

ຕົວຢ່າງເຊັ່ນ Kyoritsu Electric VC-1200 ເປັນ video collimator ທີ່ໃຊ້ White LED ແລະເໝາະກັບວຽກກວດພາບໃນຊ່ວງແສງມອງເຫັນ. ສ່ວນ VC-3200 ແລະ VC-4200 ເປັນອີກທາງເລືອກສຳລັບການຈັດຄ່າ focal ທີ່ຕ່າງກັນ, ໃນຂະນະທີ່ VCM-1000 ເໝາະກັບງານທີ່ຕ້ອງການ ການປັບໄລຍະໂຟກັດ ຈາກ infinity ຫາ 300 mm.
