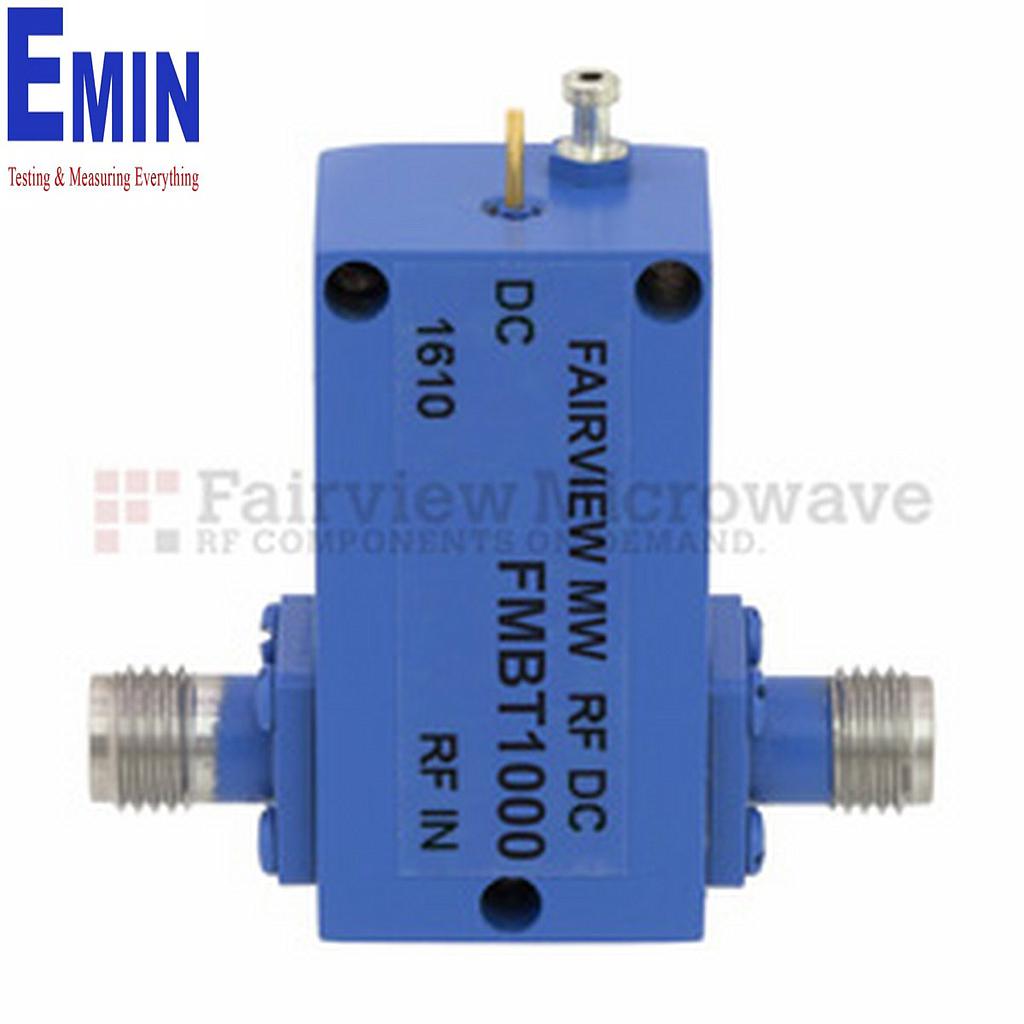

T ບາຍສ
ໃນລະບົບ RF ແລະ microwave ຫຼາຍປະເພດ, ການສົ່ງສັນຍານ AC ພ້ອມກັບຈ່າຍໄຟ DC ຜ່ານເສັ້ນທາງດຽວກັນເປັນສິ່ງທີ່ພົບໄດ້ເລື້ອຍ. ນັ່ນແມ່ນບົດບາດຂອງ T ບາຍສ ທີ່ຊ່ວຍລວມສັນຍານ RF ແລະ DC ເຂົ້າດ້ວຍກັນ ຫຼື ແຍກອອກຕາມຈຸດປະສົງຂອງການທົດສອບ, ການວັດແທກ ແລະ ການໃຊ້ງານໃນຫ້ອງແລັບ.
ສຳລັບຜູ້ໃຊ້ງານດ້ານວິສະວະກຳ, ການເລືອກ T ບາຍສ ບໍ່ແມ່ນມອງແຕ່ຊ່ວງຄວາມຖີ່ເທົ່ານັ້ນ ແຕ່ຍັງຕ້ອງພິຈາລະນາກະແສ DC, ແຮງດັນ, ປະເພດ connector, impedance ແລະ ຄ່າ VSWR ໃຫ້ສອດຄ່ອງກັບຊຸດທົດສອບ. ຫາກເລືອກຖືກຈຸດ, ອຸປະກອນປະເພດນີ້ຈະຊ່ວຍລົດຄວາມຊັບຊ້ອນໃນ test setup ແລະ ເຮັດໃຫ້ການວັດແມ່ນສະເຖີນຂຶ້ນ.
T ບາຍສ ໃຊ້ເຮັດຫຍັງໃນລະບົບ RF
T ບາຍສ ເປັນອົງປະກອບພາສຊີບທີ່ຊ່ວຍໃຫ້ສາມາດສົ່ງໄຟ DC ເຂົ້າໄປໃນເສັ້ນທາງ RF ໂດຍບໍ່ລົບກວນສັນຍານຫຼາຍເກີນໄປ. ຈຸດນີ້ມີຄວາມສຳຄັນໃນການ bias active device, ການ feed ໄຟໃຫ້ວົງຈອນຄວາມຖີ່ສູງ ຫຼື ການທົດສອບອຸປະກອນທີ່ຕ້ອງຮັບທັງ RF ແລະ DC ພ້ອມກັນ.
ໃນທາງປະຕິບັດ, T ບາຍສ ມັກຖືກໃຊ້ຄູ່ກັບອຸປະກອນປະກອບອື່ນໆ ເຊັ່ນ ອະແດັບເຕີ ເພື່ອປັບຮູບແບບ connector ໃຫ້ເຂົ້າກັນກັບ test bench ແລະ ກັບ ບາລູນ ໃນບາງງານທີ່ກ່ຽວກັບການແປງສັນຍານສົມດຸນ-ບໍ່ສົມດຸນ. ການເຂົ້າໃຈບົດບາດຂອງອຸປະກອນແຕ່ລະຊິ້ນຈະຊ່ວຍໃຫ້ອອກແບບລະບົບໄດ້ຖືກຕ້ອງກວ່າ.
ຈຸດທີ່ຄວນພິຈາລະນາກ່ອນເລືອກ
ເກນທຳອິດຄື ຊ່ວງຄວາມຖີ່ ທີ່ອຸປະກອນຮອງຮັບ. ບາງຮຸ່ນເໝາະສຳລັບງານທົດສອບທົ່ວໄປໃນລະດັບ MHz ຫາ GHz, ໃນຂະນະທີ່ບາງຮຸ່ນຖືກອອກແບບສຳລັບ microwave ຫຼື millimeter wave ທີ່ຕ້ອງການຄວາມຖີ່ສູງຫຼາຍ. ຖ້າເລືອກຊ່ວງຄວາມຖີ່ບໍ່ພໍ, ຄ່າ loss ແລະ ຄຸນນະພາບສັນຍານອາດບໍ່ຕອບໂຈດ.
ຕໍ່ມາແມ່ນ ກະແສ DC ແລະ ແຮງດັນ ທີ່ຈ່າຍຜ່ານໄດ້. ນີ້ເປັນປັດໃຈສຳຄັນຫຼາຍສຳລັບງານ bias amplifier, active antenna ຫຼື ອຸປະກອນທີ່ດຶງກະແສສູງ. ພ້ອມກັນນັ້ນຄວນກວດສອບ impedance 50 Ohm, ປະເພດ connector ເຊັ່ນ SMA, N ຫຼື 1.85mm/2.92mm ແລະ ຄ່າ VSWR ເພື່ອໃຫ້ເໝາະກັບລະບົບທີ່ໃຊ້ຈິງ.
ຕົວຢ່າງຮຸ່ນທີ່ພົບໃນການໃຊ້ງານ
ສຳລັບງານທີ່ຕ້ອງການຮັບກະແສສູງ, Tekbox ມີຮຸ່ນ Tekbox TBBT01 ທີ່ຖືກລະບຸຊ່ວງຄວາມຖີ່ໃຊ້ງານ 5 kHz ຫາ 1.2 GHz ແລະ ຮອງຮັບກະແສ DC ໄດ້ໃນລະດັບສູງ. ຮູບແບບນີ້ເໝາະກັບບາງງານທົດສອບທີ່ຈຸດເດັ່ນບໍ່ແມ່ນຄວາມຖີ່ສູງ
