ຕົວປ່ຽນໄລຍະ

ໃນລະບົບ RF ແລະ microwave ການຄວບຄຸມມຸມເຟດຂອງສັນຍານເປັນປັດໃຈສຳຄັນຫຼາຍ ໂດຍສະເພາະໃນວຽກທົດສອບ, ການປັບຈູນສາຍສົ່ງສັນຍານ, ການຈຳລອງເງື່ອນໄຂການສົ່ງຜ່ານ ແລະ ລະບົບທີ່ຕ້ອງການ phase alignment ຢ່າງແມ່ນຍຳ. ຕົວປ່ຽນໄລຍະ ຈຶ່ງເປັນອົງປະກອບທີ່ຊ່ວຍປັບຄ່າ phase ຂອງສັນຍານໃຫ້ເໝາະກັບແອັບພລິເຄຊັນ ໂດຍບໍ່ໄດ້ມຸ່ງເນັ້ນການປ່ຽນຄວາມຖີ່ຂອງສັນຍານ.

ໜ້າໝວດນີ້ເໝາະສຳລັບຜູ້ໃຊ້ວຽກດ້ານຫ້ອງທົດສອບ, ວິຈັຍພັດທະນາ, ລະບົບສື່ສານ ແລະ ວຽກປະກອບຊຸດ RF ທີ່ຕ້ອງເລືອກ phase shifter ໃຫ້ກົງກັບຊ່ວງຄວາມຖີ່, ຄວາມລະອຽດໃນການປັບ ແລະ ຂໍ້ຈຳກັດດ້ານພະລັງງານຂາເຂົ້າ.

ບົດບາດຂອງຕົວປ່ຽນໄລຍະໃນລະບົບ RF

ອຸປະກອນປະເພດນີ້ຖືກໃຊ້ເມື່ອຕ້ອງການປັບ phase ຂອງສັນຍານໂດຍຄວບຄຸມໄດ້. ໃນວຽກງານຈິງ ມັນມັກຢູ່ໃນ test setup, signal path conditioning, beamforming ບາງປະເພດ ຫຼື ການທົດສອບອົງປະກອບທີ່ຕ້ອງອາໄສຄວາມສຳພັນຂອງ phase ລະຫວ່າງຫຼາຍສາຍສັນຍານ.

ໃນຫຼາຍກໍລະນີ ການເລືອກຕົວປ່ຽນໄລຍະບໍ່ໄດ້ມອງພຽງແຕ່ຊ່ວງ MHz ຫຼື GHz ເທົ່ານັ້ນ ແຕ່ຕ້ອງພິຈາລະນາພ້ອມກັນທັງມຸມປັບໄດ້, phase resolution, insertion loss ແລະ ຮູບແບບການໄຫຼຂອງສັນຍານແບບ uni-directional ຫຼື bi-directional. ອົງປະກອບລ້ອມຂ້າງຢ່າງ ອະແດັບເຕີ ຫຼື ສະວິດ ກໍອາດມີຜົນຕໍ່ການຈັດຊຸດທົດສອບໃຫ້ສົມບູນ.

ແນວທາງເລືອກຮຸ່ນໃຫ້ກົງກັບຍ່ານຄວາມຖີ່

ຈຸດເລີ່ມຕົ້ນທີ່ສຳຄັນຄືການກວດວ່າລະບົບຂອງທ່ານໃຊ້ງານຢູ່ຍ່ານໃດ. ສຳລັບວຽກໃນຍ່ານ 2200 – 3800 MHz, ຮຸ່ນ DS INSTRUMENTS PS3800 ເປັນຕົວຢ່າງທີ່ກົງກັບຊ່ວງນີ້. ຖ້າລະບົບຢູ່ໃນ 3500 – 6000 MHz ຫຼື ຕ້ອງການຊ່ວງກວ້າງຂຶ້ນໄປຫາ 400 – 6000 MHz ກໍຈະມີທາງເລືອກເຊັ່ນ DS INSTRUMENTS PS6000P ແລະ DS INSTRUMENTS PS6000L ຕາມລັກສະນະວຽກ.

ສ່ວນລະບົບຄວາມຖີ່ສູງກວ່ານັ້ນ ເຊັ່ນ 8000 – 12000 MHz ຫຼື 8000 – 18000 MHz ສາມາດພິຈາລະນາ DS INSTRUMENTS PS12000 ແລະ DS INSTRUMENTS PS18000. ການເລືອກໃຫ້ຍ່ານຄວາມຖີ່ກົງກັບງານຈິງຈະຊ່ວຍຫຼຸດບັນຫາການສູນເສຍສັນຍານ ແລະ ເຮັດໃຫ້ການປັບ phase ຢູ່ໃນເງື່ອນໄຂທີ່ເຊື່ອຖືໄດ້.

ສິ່ງທີ່ຄວນດູນອກເໜືອຈາກຊ່ວງຄວາມຖີ່

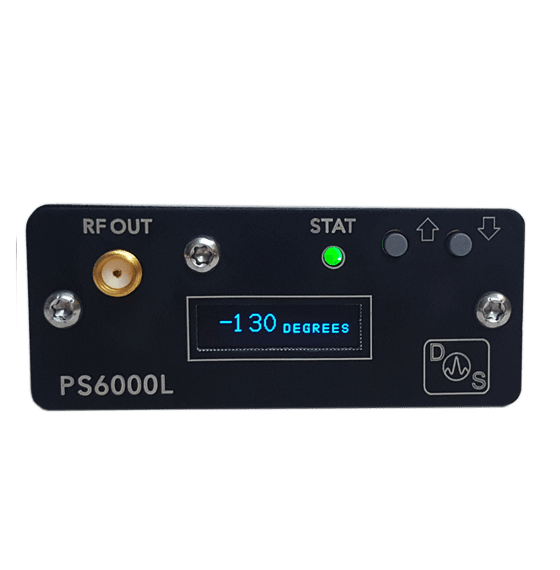

ຄ່າ phase resolution ແມ່ນປັດໃຈສຳຄັນສຳລັບວຽກທີ່ຕ້ອງການປັບລະອຽດ. ບາງຮຸ່ນໃນໝວດນີ້ໃຫ້ຄວາມລະອຽດ 5.625 ອົງສາ ເໝາະກັບການປັບແບບຂັ້ນບັນໄດ້, ໃນຂະນະທີ່ DS INSTRUMENTS PS6000L ມີລະອຽດລະດັບ 1/2 ອົງສາ ເຊິ່ງອາດເໝາະກັບງານທີ່ຕ້ອງການການຄວບຄຸມລະອຽດຫຼາຍ
