ແຜ່ນເຄື່ອງ

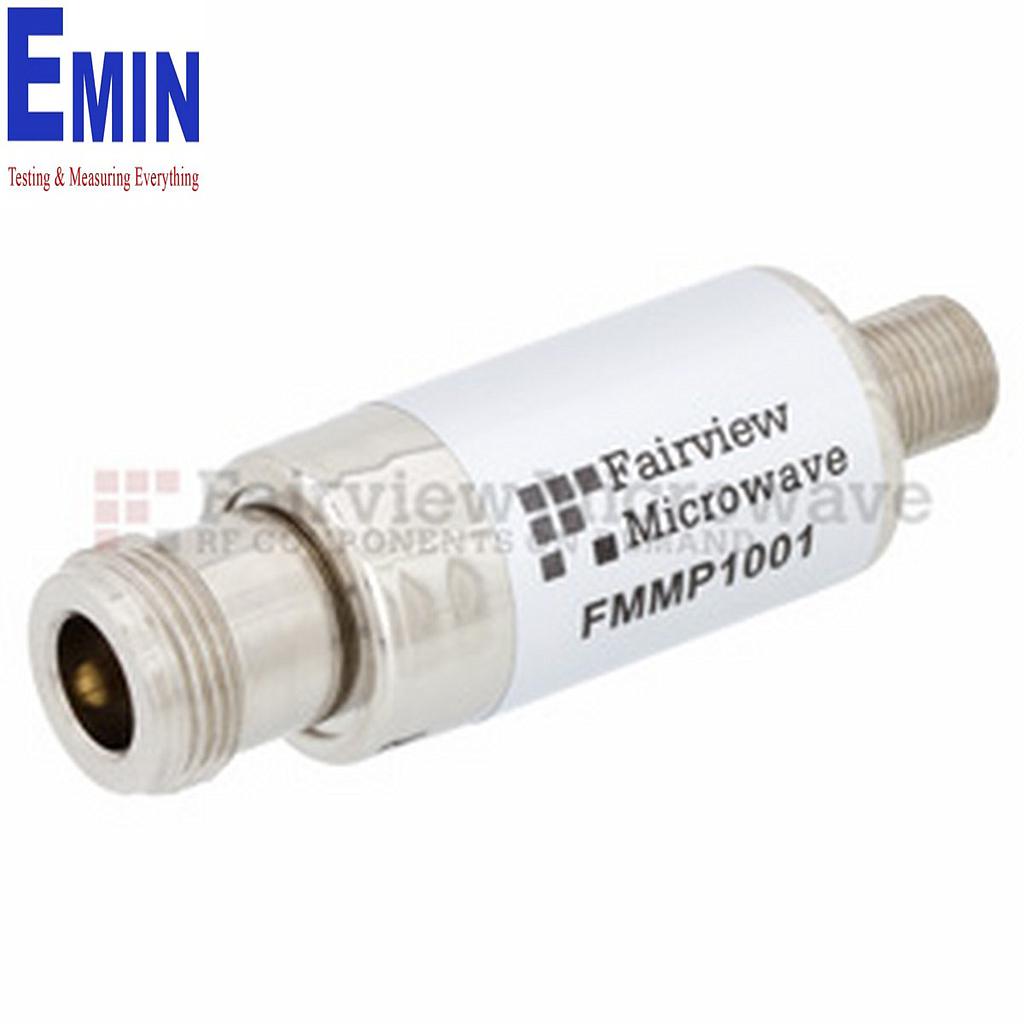

ໃນລະບົບ RF ແລະ ງານສົ່ງສັນຍານຄວາມຖີ່ສູງ, ການເລືອກອົງປະກອບຊິ້ນນ້ອຍທີ່ຖືກຕ້ອງມັກມີຜົນຕໍ່ຄຸນນະພາບລະບົບໂດຍກົງ. ແຜ່ນເຄື່ອງ ຫຼື matching pad ເປັນອຸປະກອນທີ່ຊ່ວຍໃຫ້ການແມັດຄ່າ impedance ລະຫວ່າງ 50 Ohm ແລະ 75 Ohm ເຮັດໄດ້ສະດວກຂຶ້ນ, ລົດຄວາມສ່ຽງຈາກການສະທ້ອນສັນຍານ ແລະ ຊ່ວຍໃຫ້ການວັດຄ່າ ຫຼື ການເຊື່ອມຕໍ່ລະບົບມີຄວາມແມ່ນຍຳຫຼາຍຂຶ້ນ.

ສຳລັບຜູ້ໃຊ້ງານດ້ານຫ້ອງທົດສອບ, ໂທລະຄົມ, broadcast, ຫຼື ການປະກອບຊຸດທົດສອບ RF, ອຸປະກອນກຸ່ມນີ້ຊ່ວຍແກ້ບັນຫາການບໍ່ກົງກັນຂອງ connector ແລະ impedance ໄດ້ຢ່າງເປັນລະບົບ. ໜ້າໝວດນີ້ຈຶ່ງເໝາະສຳລັບການຄົ້ນຫາອຸປະກອນທີ່ໃຊ້ແປງຄ່າ 50 Ohm/75 Ohm ພ້ອມຮູບແບບ connector ທີ່ຫຼາກຫຼາຍ.

ບົດບາດຂອງ matching pad ໃນລະບົບ RF

ເມື່ອອຸປະກອນຕົ້ນທາງ ແລະ ປາຍທາງໃຊ້ impedance ຕ່າງກັນ, ສັນຍານອາດເກີດການສະທ້ອນ, ຄ່າ loss ເພີ່ມຂຶ້ນ ຫຼື ການອ່ານຜົນວັດຄ່າບໍ່ສະຖຽນ. Matching pad ຖືກໃຊ້ເພື່ອປັບໃຫ້ການເຊື່ອມຕໍ່ລະຫວ່າງອຸປະກອນ 50 Ohm ແລະ 75 Ohm ມີຄວາມເໝາະສົມຫຼາຍຂຶ້ນ.

ໃນທາງປະຕິບັດ, ອຸປະກອນປະເພດນີ້ມັກພົບໃນງານທົດສອບສາຍສັນຍານ, ການຕໍ່ລະບົບ instrumentation, ຫ້ອງແລັບ, ແລະ ລະບົບທີ່ຕ້ອງສົ່ງຜ່ານ connector ຫຼາຍມາດຕະຖານ. ຈຸດເດັ່ນຄືຊ່ວຍໃຫ້ການປະກອບລະບົບງ່າຍຂຶ້ນໂດຍບໍ່ຈຳເປັນປ່ຽນອຸປະກອນທັງຊຸດ.

ການນຳໃຊ້ທີ່ພົບໄດ້ບໍ່ຍາກ

ແຜ່ນເຄື່ອງມັກຖືກໃຊ້ເມື່ອຈຳເປັນຕ້ອງນຳເຄື່ອງມືວັດ 50 Ohm ໄປຕໍ່ກັບລະບົບ 75 Ohm ຫຼື ກັບກັນ. ສະຖານະການນີ້ພົບໄດ້ໃນງານ RF test bench, ລະບົບ video/RF distribution, ການທົດສອບໂມດູນ, ຫຼື ການປະກອບຊຸດສາຍສຳລັບງານວິສະວະກຳ.

ຖ້າໃນລະບົບມີການແຍກສັນຍານ ຫຼື ແຈກຈ່າຍສັນຍານຮ່ວມດ້ວຍ, ຜູ້ໃຊ້ອາດພິຈາລະນາອຸປະກອນກຸ່ມທີ່ກ່ຽວຂ້ອງເຊັ່ນ ຕົວແຍກ ຫຼື ເຄື່ອງແບ່ງພະລັງງານ ເພື່ອໃຫ້ໂຄງສ້າງລະບົບຄົບຖ້ວນຕາມການນຳໃຊ້ຈິງ.

ຮູບແບບ connector ແລະ ທິດທາງ impedance ທີ່ຄວນກວດເບິ່ງ

ການເລືອກແຜ່ນເຄື່ອງບໍ່ຄວນມອງພຽງວ່າເປັນ 50 Ohm ຫາ 75 Ohm ຫຼື 75 Ohm ຫາ 50 Ohm ເທົ່ານັ້ນ. ຜູ້ໃຊ້ຄວນກວດສອບຮູບແບບ connector ໃຫ້ກົງກັບພອດຈິງ ເຊັ່ນ SMA, BNC, N ຫຼື F ພ້ອມທັງເພດຂອງຫົວຕໍ່ male/female ໃນແຕ່ລະດ້ານ.

ຕົວຢ່າງໃນໝວດນີ້ມີທັງແບບ 75 Ohm BNC Male ຫາ 50 Ohm BNC Female ເຊັ່ນ Fairview SI1500, ຫຼື 50 Ohm N Male ຫາ 75 Ohm N Female ເຊັ່ນ Fairview SI1520. ບາງຮຸ່ນອອກແບບເພື່ອແປງຂ້າມ connector ດ້ວຍ ເຊັ່ນ SMA ໄປ F, SMA ໄປ BNC ຫຼື SMA
