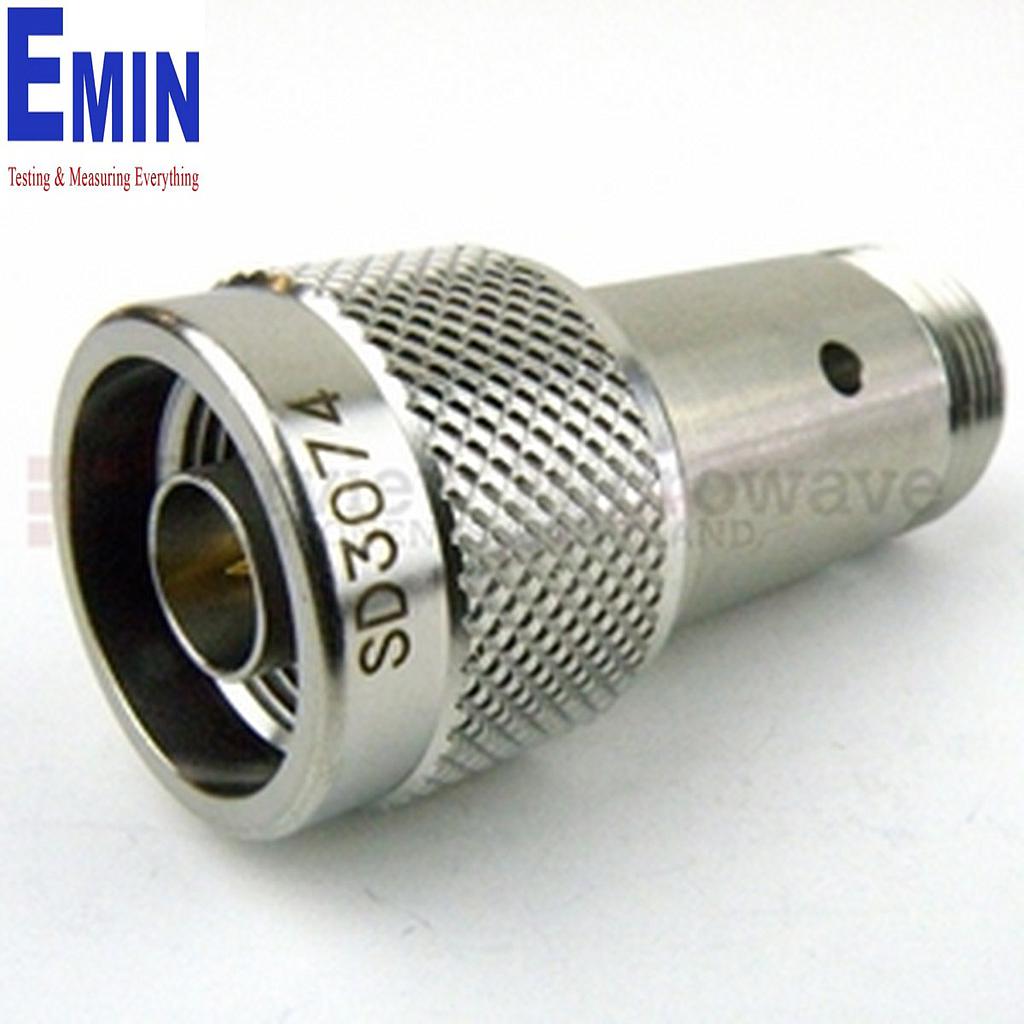

ບລັອກ DC

ໃນວຽກງານ RF, microwave ແລະການວັດແທກສັນຍານຄວາມຖີ່ສູງ, ການປ້ອງກັນແຮງດັນ DC ບໍ່ໃຫ້ໄຫຼເຂົ້າຫາອຸປະກອນປາຍທາງແມ່ນເລື່ອງສຳຄັນຫຼາຍ. ບລັອກ DC ຈຶ່ງເປັນອົງປະກອບທີ່ຖືກນຳໃຊ້ເພື່ອຕັດສ່ວນຂອງ DC ອອກ ແຕ່ຍັງຄົງໃຫ້ສັນຍານ AC/RF ຜ່ານໄດ້ຕາມຂອບເຂດຄວາມຖີ່ທີ່ອອກແບບໄວ້.

ອຸປະກອນກຸ່ມນີ້ພົບໄດ້ໃນລະບົບທົດສອບ, ຫ້ອງແລັບ, ສາຍສົ່ງສັນຍານ, ງານສື່ສານ ແລະ ງານຜະລິດທີ່ຕ້ອງຄຸ້ມຄອງ impedance ແລະ connector ໃຫ້ສອດຄ່ອງ. ສຳລັບຜູ້ຈັດຊື້ ຫຼື ວິສະວະກອນ, ການເລືອກບລັອກ DC ທີ່ຖືກປະເພດຈະຊ່ວຍຫຼຸດຄວາມສ່ຽງຕໍ່ອຸປະກອນ ແລະ ຊ່ວຍໃຫ້ຊຸດທົດສອບເຮັດວຽກໄດ້ໝັ້ນໃຈຫຼາຍຂຶ້ນ.

ບລັອກ DC ມີບົດບາດແນວໃດໃນລະບົບ RF

ໜ້າທີ່ຫຼັກຂອງບລັອກ DC ແມ່ນການກັ້ນສ່ວນຂອງແຮງດັນກົງບໍ່ໃຫ້ຜ່ານໄປຫາອຸປະກອນທີ່ອ່ອນໄຫວ ເຊັ່ນ spectrum analyzer, signal path ຫຼື module ທົດສອບອື່ນໆ. ໃນຂະນະດຽວກັນ ມັນຍັງຕ້ອງຮັກສາການສົ່ງຜ່ານສັນຍານ RF ໃຫ້ສູນເສຍນ້ອຍ ແລະ ບໍ່ລົບກວນ matching ຂອງລະບົບ.

ໃນການນຳໃຊ້ຈິງ, ບລັອກ DC ມັກຖືກໃສ່ໄວ້ລະຫວ່າງແຫຼ່ງສັນຍານ, ອຸປະກອນຂະຫຍາຍ, ເຄື່ອງວັດ ຫຼື ສາຍສົ່ງ. ຖ້າໃນ signal path ມີ DC bias ປະປົນມາ ການໃຊ້ອົງປະກອບນີ້ຈະຊ່ວຍປົກປ້ອງພອດຮັບສັນຍານໄດ້ດີຂຶ້ນ.

ປະເພດການໃຊ້ງານທີ່ຄວນພິຈາລະນາ

ເມື່ອເລືອກບລັອກ DC, ປັດໃຈທີ່ມັກຖືກເບິ່ງກ່ອນຄືຮູບແບບການບລັອກ ເຊັ່ນ outer DC block ຫຼື inner and outer DC block. ຄວາມແຕກຕ່າງນີ້ກ່ຽວຂ້ອງກັບສ່ວນ conductor ທີ່ຈະຖືກກັ້ນໃນສາຍສັນຍານ ແລະ ຄວນເລືອກໃຫ້ກົງກັບ architecture ຂອງລະບົບ.

ອີກປັດໃຈໜຶ່ງຄື connector ແລະ impedance. ຈາກສິນຄ້າໃນໝວດນີ້ຈະເຫັນວ່າມີທັງ SMA, N, TNC, BNC ແລະ 2.92mm/2.4mm ສຳລັບງານຄວາມຖີ່ທີ່ແຕກຕ່າງກັນ. ຖ້າຈຸດຕໍ່ຂອງລະບົບບໍ່ກົງກັນ ຜູ້ໃຊ້ອາດຈະຕ້ອງໃຊ້ ອະແດັບເຕີ ເພື່ອເຊື່ອມຕໍ່ໃຫ້ຖືກຮູບແບບ.

ຈຸດສຳຄັນໃນການເລືອກສະເປັກ

ຂອບເຂດຄວາມຖີ່ ແມ່ນປັດໃຈຕົ້ນໆທີ່ບໍ່ຄວນມອງຂ້າມ. ບາງຮຸ່ນຮອງຮັບໄດ້ເຖິງ 18 GHz, 26.5 GHz, 40 GHz ຫຼື 50 GHz ຕາມປະເພດ connector ແລະໂຄງສ້າງພາຍໃນ. ການເລືອກຄວາມຖີ່ໃຫ້ກວ້າງພໍກັບງານຈະຊ່ວຍໃຫ້ຄ່າການສູນເສຍ ແລະ VSWR ຢູ່ໃນຂອບເຂດທີ່ຍອມຮັບໄດ້.

ນອກຈາກນັ້ນ ຄວນເບິ່ງ impedance 50 Ohms, insertion loss, VSWR ແລະລະດັບແຮງດັນ DC ທີ່ຮອງຮັບ. ສຳລັບງານວັດແທກທີ່ຕ້ອງການ signal integrity ສູງ, ຄ່າການສູນເສຍຕ່ຳ ແລະ matching ທີ່ດີຈະຊ່ວຍໃຫ້ຜົນ
